| 是否进口：否 | 加工定制：否 | 品牌：ACREL;安科瑞 |
| 型号：ASCP200-63D | 类型：电子式电能仪表 |
1 概述
电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，发生短路故障时，能以微秒级速度快速限制短路电流以实现灭弧保护，从而能***减少电气火灾事故，保障使用场所人员和财产的安全。

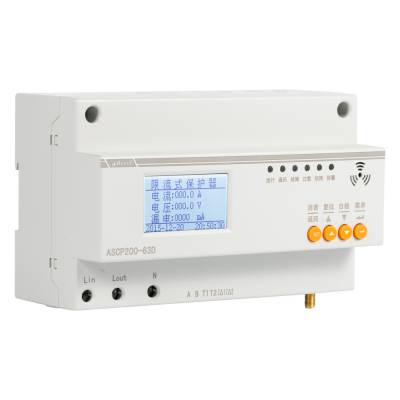

ASCP200-63D电气防火限流式保护器是单相限流式保护器，额定电流为63A。可广泛应用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。
2 功能特点
■ 短路保护功能。保护器实时监测用电线路电流，当线路发生短路故障时，能在150微秒内实现快速限流保护，并发出声光报警信号。
■ 过载保护功能。当被保护线路的电流过载且过载持续时间超过动作时间（3~60秒可设）时，保护器启动限流保护，并发出声光报警信号。
■ 表内超温保护功能。当保护器内部器件工作温度过高时，保护器实施超温限流保护，并发出声光报警信号。
■ 过欠压保护功能。当保护器检测到线路电压欠压或过压时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 配电线缆温度监测功能。当被监测线缆温度超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 漏电流监测功能。当被监测的线路漏电超过报警设定值时，保护器发出声光报警信号，可预先设置是否启动限流保护。
■ 保护器具有1路RS485接口，1路无线通讯，支持4G或者NB-IoT。可以将数据发送到后台监控系统，实现远程监控。监控后台可以是安科瑞Acrel-6000/B电气火灾监控主机，也可以是安科瑞Acrel-6000安全用电管理云平台，或第三方监控软件或平台。
3 技术参数
项目 | 指标 | |
输入电压 | AC 85~265V，45~65Hz | |
功耗 | 功耗≤5VA（无负载情况下） | |
额定电流 | 0~63A可设置 | |
短路保护时间 | <150μs | |
过载保护 | 动作范围：110%~140%；动作延时：3~60s | |
过压保护 | 动作范围：***~120%；动作延时：0~60s | |
欠压保护 | 动作范围：60%~***；动作延时：0~60s | |
线缆温度 监测 | 监测范围 | -20~140℃（精度：±4%或者±2℃） |
报警设置 | 动作范围：45~110℃；动作延时：0~60s | |
漏电流监测 | 监测范围 | 20~1000mA（精度：±2%或±5mA） |
报警设置 | 动作范围：20~1000mA；动作延时：0~60s | |
故障记录 | 20条记录（故障类型、故障值、故障时间） | |
报警方式 | 声光报警（其中声音可以通过消音按键消除） | |
通讯 | 1路RS485接口，Modbus-RTU协议； 1路无线通讯，4G或NB-IoT | |
安装使 用环境 | 工作场所 | 无雨雪直接侵袭、无腐蚀性气体、粉尘，无剧烈震动的场所 |
工作环境温度 | -10 ~+55℃ | |
相对湿度 | 空气的相对湿度不超过95% | |
海拔高度 | ≤2000m |
